wpusty kablowe

Osprzęt Elektryczny dla Stref Zagrożonych Wybuchem

Bogata oferta produktów osprzętu elektrycznego dla stref zagrożonych wybuchem obejmuje m.in.:

  • standardowe wpusty kablowe
  • wpusty kablowe EMC
  • wpusty kablowe Ex
  • systemy obudów
  • rozwiązania wyrównawcze ciśnienia
  • systemy przewodów
  • skrzynki przemysłowe do niskich, średnich i wysokich napięć również w wykonaniu Atex Exd oraz Exe
  • możliwość dostosowania rozwiązań pod indywidualne zapotrzebowanie klienta
wpusty kablowe

Standardowe wpusty kablowe

Dławice kablowe do prawidłowego zastosowania w obszarach przemysłowych

wpusty kablowe

Wpusty kablowe EMC

Dławice kablowe dla prostych i kompatybilnych z EMC mocowań ekranowego kabla

wpusty kablowe

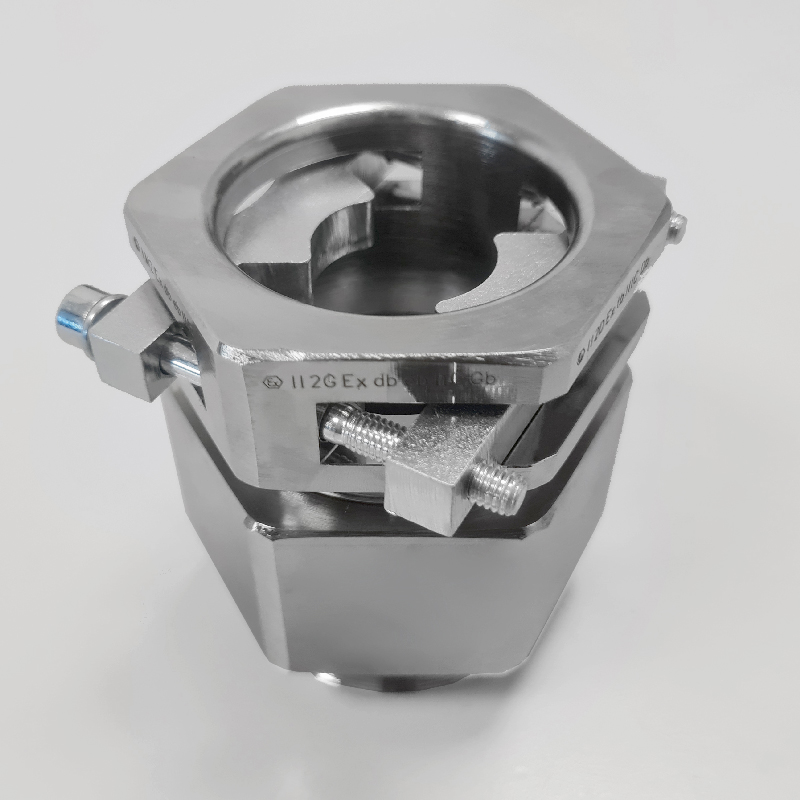

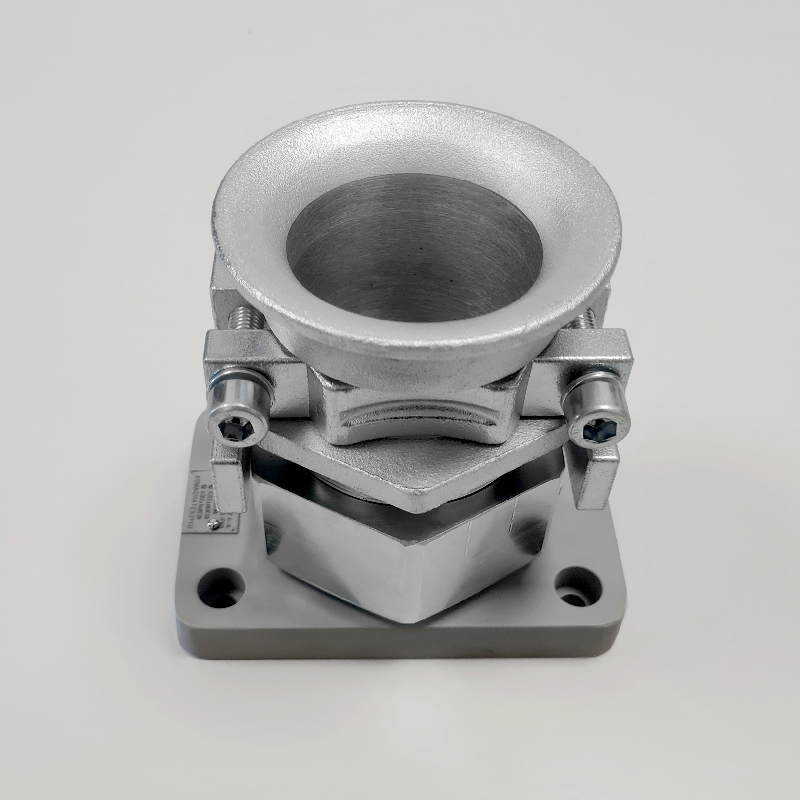

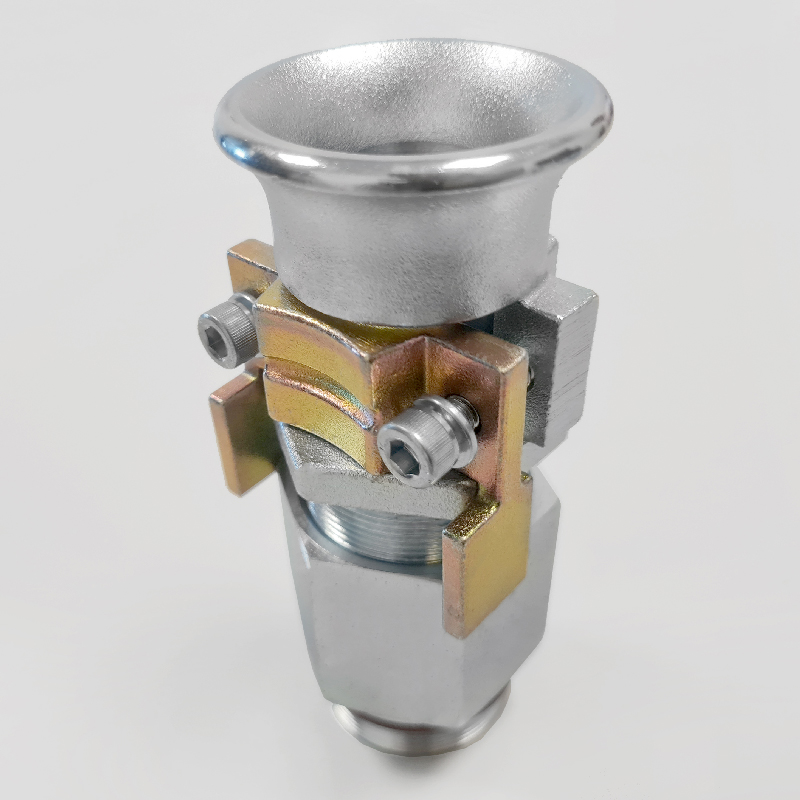

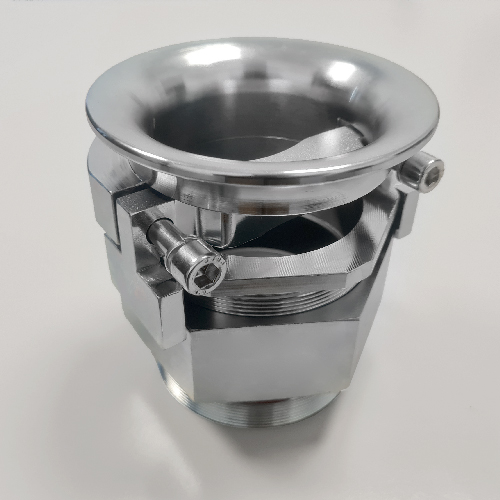

Wpusty kablowe Ex

Dławice kablowe do prawidłowego zastosowania w atmosferach potencjalnie wybuchowych

wpusty kablowe

Elementy wyrównawcze ciśnienia

Elementy wyrównawcze ciśnienia zapobiegają tworzeniu się kondensacji w szczelnie zamkniętych elementach elektronicznych i elektrotechnicznych

wpusty kablowe

Akcesoria

Akcesoria i elementy uzupełniające do wpustów kablowych i innych akcesoriów

wpusty kablowe

Systemy obudów

Skrzynki przyłączeniowe zgodne z ATEX

wpusty kablowe ex

Wpusty kablowe

Różnorodne właściwości wpustów kablowych sprawiają, że mają one szerokie zastosowanie w wielu gałęziach przemysłu. tj. automatyce, technologii pomiaru i sterowania, odnawialnych źródłach energii, przemyśle spożywczym, jak i przemyśle petrochemicznym, w elektrowniach skończywszy na górnictwie.

Wpust kablowy składa się z następujących elementów:

  • Punktu wprowadzenia
  • Pierścienia uszczelniającego
  • Masy wypełniającej
  • Punktu rozgałęzienia
wpusty kablowe ex

Generalnie możemy przyjąć, że dławnice kablowe mają zastosowanie przy uszczelnieniu przejść przewodów w obudowach elektrycznych urządzeń.  Dławice zapewniają uszczelnienie kabla lub przewodów, są swojego rodzaju masą wypełniającą – pierścieniem z metalu lub kompozytu.

Konstrukcja dławic zapobiega skręcaniu się kabla, co z kolei prowadzi do zwiększenia żywotności kabla (kable mniej podatne na zerwanie, załamanie).

Oferujemy dławice w wykonaniu standardowym do zastosowania w obszarach przemysłowych wykonane z poliamidu oraz w klasie ochrony IP54/IP66/IP68/ IP69, jak i w wykonaniu mosiężnym lub ze stali nierdzewnej (316L) dławice kablowe do zastosowania w atmosferach potencjalnego wybuchu w wykonaniu ATEX (Ex II 2G; Ex II 2D: Ex I M2).

Cechy szczególne:

  • bardzo wysoki klasa ochrony IP66/IP68 (6 -ochrona przed wnikaniem ciał stałych/ pyłów oraz 8 – stopień ochrony przed wodą)
  • do zastosowania w temperaturach od -40°C do +100°C,
  • do zastosowania w temperaturach od -60°C do +1400°C,
  • dostępne w rozmiarach: M12-M110 oraz NTP ¼” – NPT 4”,

Wpusty kablowe poddawane są badaniu typu, które zawiera:

  • sprawdzanie dokumentacji z normą oraz obiektu badań z dokumentacją
  • narażenia klimatyczne i badania mechaniczne
  • badania z zastosowaniem mieszanin wybuchowych (pomiar ciśnienia odniesienia, badanie zabezpieczenia przed przeniesieniem płomienia
  • badanie termiczne
  • badanie szczelności
wpusty kablowe ex
obudowy elektryczne

Obudowy elektryczne

Poza wpustami kablowymi warto wspomnieć o takich produktach jak:

Obudowy elektryczne, rozwiązania wyrównawcze ciśnienia, wyposażenie dodatkowe takie jak: zatyczki, przejściówki, odpowietrzniki czy też osłonki kabli.

Głównym zadaniem obudów elektrycznych jest niedopuszczenie do powstania zapłonu termicznego, czyli do mieszania gazu lub pary cieczy palnej z powietrzem.

Oferowane prze naszą firmę obudowy spełniają wymagania dla urządzeń budowy przeciwwybuchowej Ex II Gb, co oznacza, że zapewniają:

  • wytrzymałość mechaniczna
  • zabezpieczenie przed gromadzeniem ładunków elektrostatycznych
  • odporność na działanie czynników chemicznych

Obudowy wykonane z metalu spełniają wymagania dla urządzeń wybuchowych Grupy II tj.:

  • posiadają ogółem nie więcej niż 7,5% magnezu i tytanu
  • wprowadzenie przewodów przez wpusty kablowe

Skrzynki poddawane są procedurze badania typu, która zawiera w sobie sprawdzenie dokumentacji, zgodności wzorca z dokumentacją oraz badania mechaniczne w skład, których wchodzi: wytrzymałość na uderzenia oraz spadek swobodny. Dodatkowo sprawdzane jest stopień ochrony IP, badanie wytrzymałości na skręcanie izolatorów przepustowości, badanie termiczne oraz udar cieplny.

Mamy oczywiście możliwość dostosowania rozwiązań pod indywidualne zapotrzebowanie klienta.

Jeżeli mają Państwo pytania odnośnie omawianego zagadnienia eksperci firmy CORONA są do Państwa dyspozycji.
