Zawór oddechowy z przerywaczem płomienia

Zawór oddechowy z zintegrowanym przerywaczem płomienia zapobiega niedopuszczalnemu wysokiemu i niskiemu ciśnieniu oraz przedostawaniu się płomienia

Responsive image

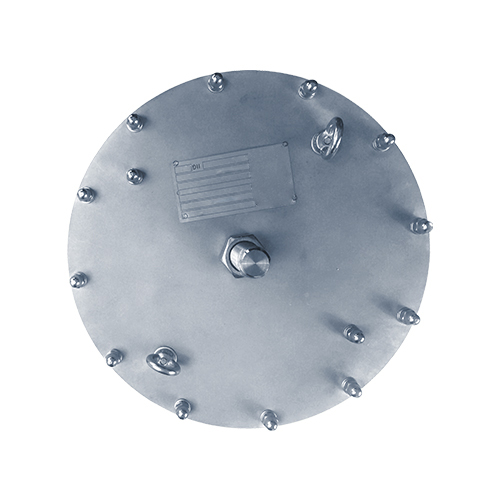

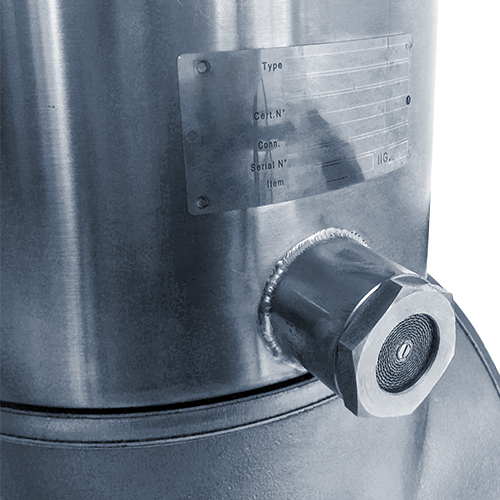

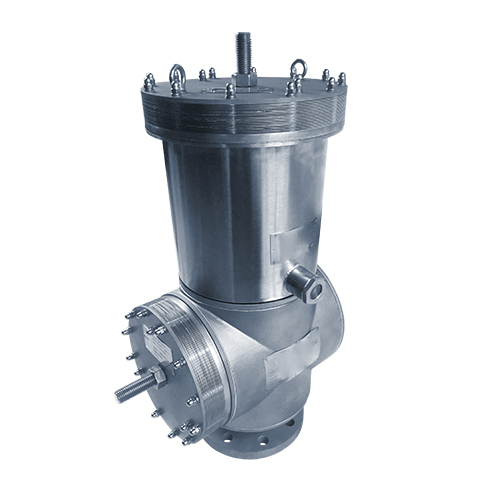

Modułowe zawory oddechowe z wbudowanym przerywaczem płomienia typu Tornado

Zawory oddechowe są urządzeniami zabezpieczającymi opracowanymi w celu zapobiegania niedopuszczalnemu wysokiemu i niskiemu ciśnieniu w zbiornikach i systemach procesowych.

Modułowa konstrukcja zaworu, którą oferujemy, zapewnia najlepsze rozwiązanie w celu osiągnięcia wydajności przepływu oraz wysokiej szczelności przy jednocześnie kompaktowej i lekkiej konstrukcji.

Zintegrowany przerywacz ognia zapewnia ochronę przed przedostawaniem się płomienia w przypadku mediów łatwopalnych, opatentowana konstrukcja „TORNADO”, opiera się na specjalnie zaprojektowanym zestawie przekładek zamiast tradycyjnej wkładki składającej się z dwóch zwiniętych arkuszy o odpowiedniej średnicy otworu, dzięki temu oferuje mniejszy spadek ciśnienia bez problemów z zatykaniem.

Zalety:

  • najlepsze uszczelnienie
  • niezwykła dokładność
  • możliwość otwarcia i zamknięcia zaworu w celu kontroli bez konieczności ich wymiany
  • obudowa wykonana jest z blachy zapewniającej najwyższą jakość materiału przy mniejszej wadze
  • przeciwdeszczowa góra chroni przed deszczem i zwierzętami – bardzo mocna i stabilna
  • solidna konstrukcja daje większą trwałość i poprawia bezpieczeństwo
  • najlepsze rozwiązanie zmniejszające różnice ciśnień bez problemów z zatykaniem

Nastawy:
Ciśnienie: Próżnia: *Temperatura pracy:
+2,0mbarg do +100mbarg
+20mm wody do +1000mm wody
-100mbarg do -2,0mbarg
-1000mm wody do -20mm wody
-29C do +140C i więcej
(+210C max.)

(*Jeśli potrzebne są niestandardowe zakresy temperatur, skontaktuj się z nami, aby uzyskać pomoc w tym temacie)

DN L1 H1 B1
25/1″ / 344 182
50/2″ 285 445 226
80/3″ 390 595 292
100/4″ 470 720 342
150/6″ 550 945 439
200/8″ 650 1100 510
250/10″ 760 1305 608
300/12″ 870 1430 658
