Pompy tłokowe do ekstruzji
Pompa zębata do wytłaczania jest używana głównie w połączeniu z wytłaczarkami lub ugniatarkami. Obniżają one naturalnie występujące pulsacje i nierównomierny transport, szczególnie w przypadku wytłaczarek jednoślimakowych.
Pompa do wytłaczania jest również używana jako pompa do topienia. Odpowiada ona za ustanowienie wymaganego ciśnienia transportowego, które jest niezbędne dla urządzeń znajdujących się za nią.
Wydajny wzrost ciśnienia
W pompie zębatej wzrost ciśnienia następuje znacznie wydajniej niż w samym ekstruderze. Wytłaczarka jest odciążona dzięki zastosowaniu pompy wytłaczającej. Do polimeru dodawana jest znacznie mniejsza ilość energii i ciepła. Pompa wytłaczająca przyczynia się w ten sposób do możliwie najdelikatniejszego transportu. Pompa EXTRU jest niezbędna do produkcji precyzyjnych folii lub mikrogranulatów.

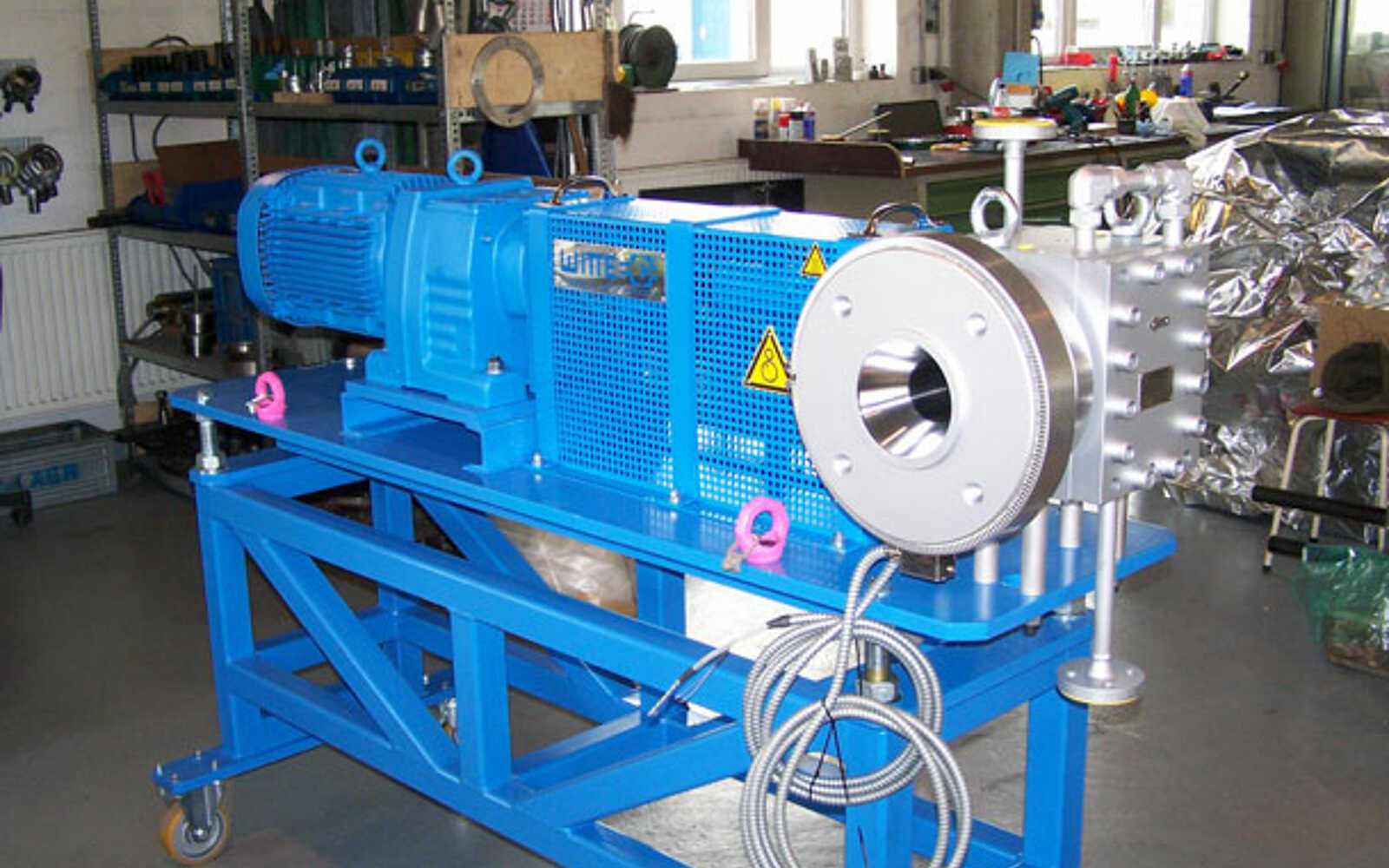

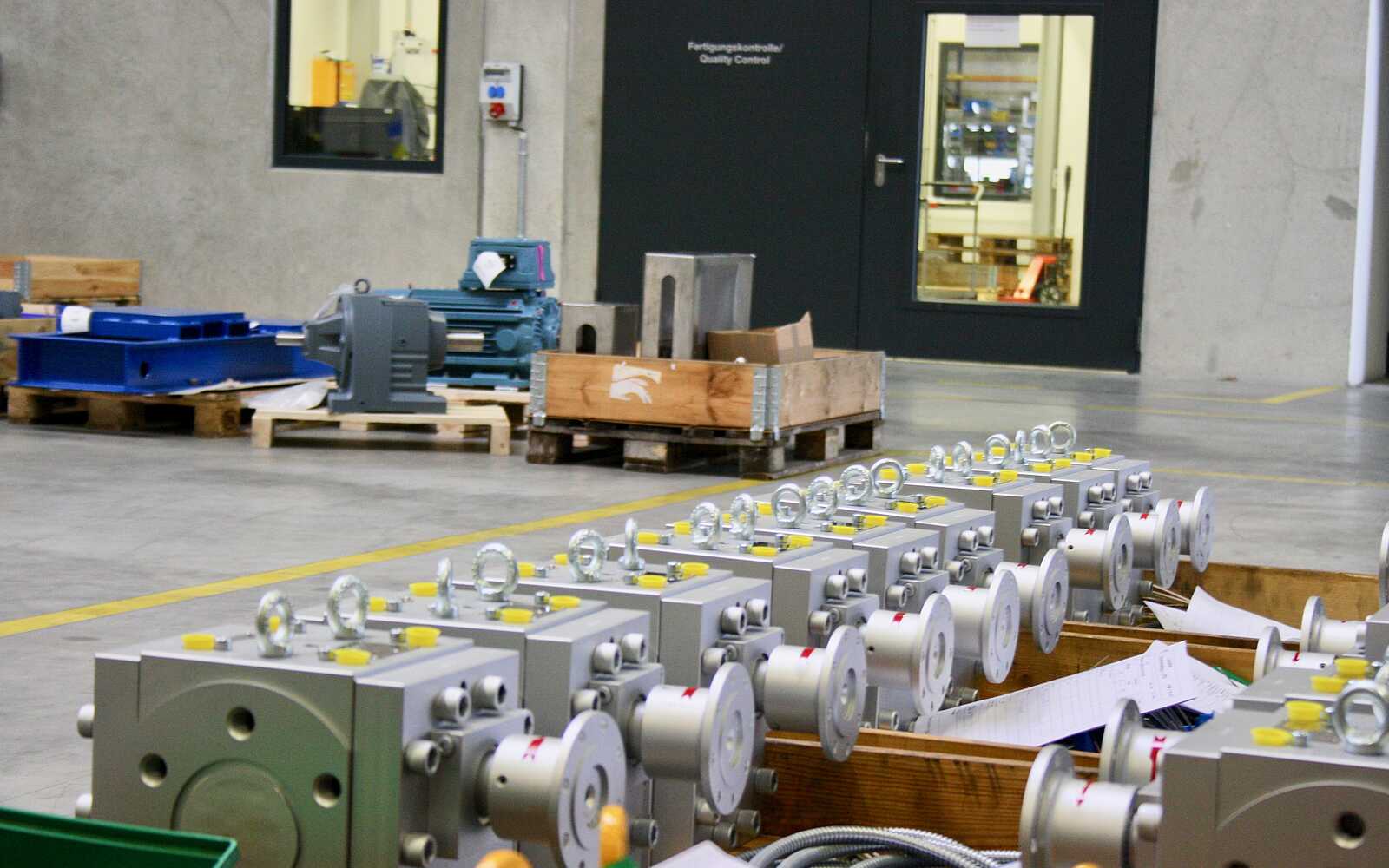

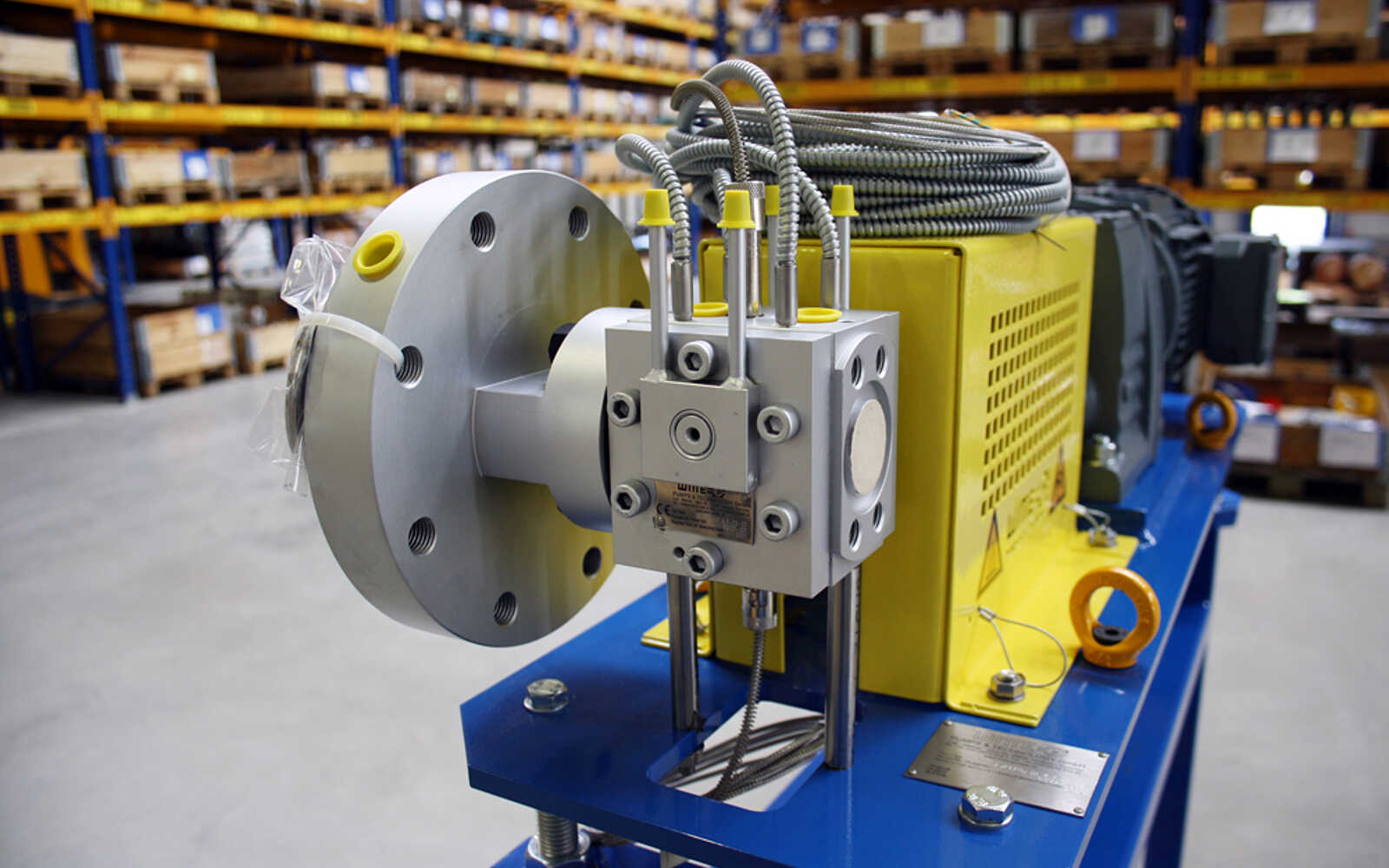

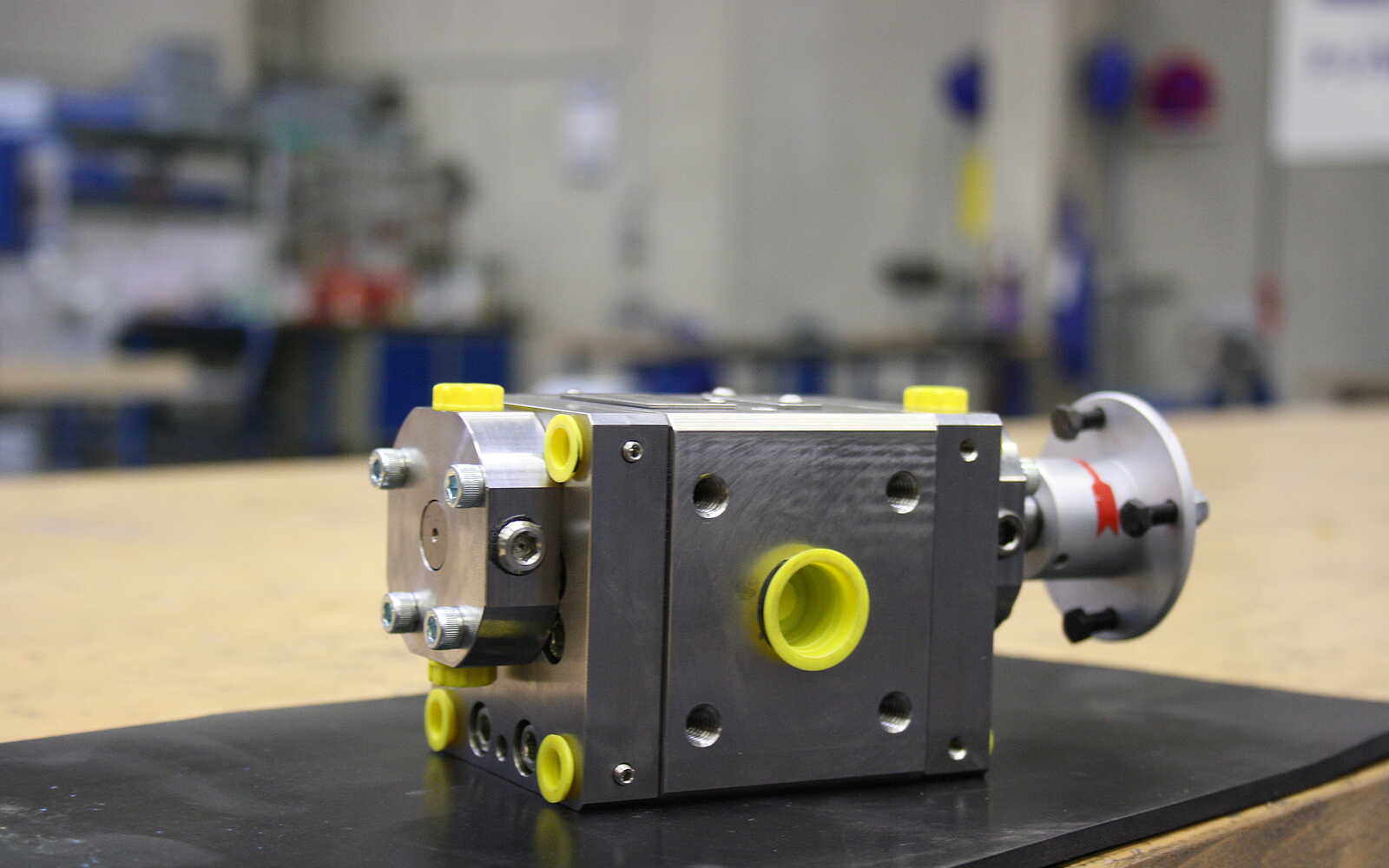

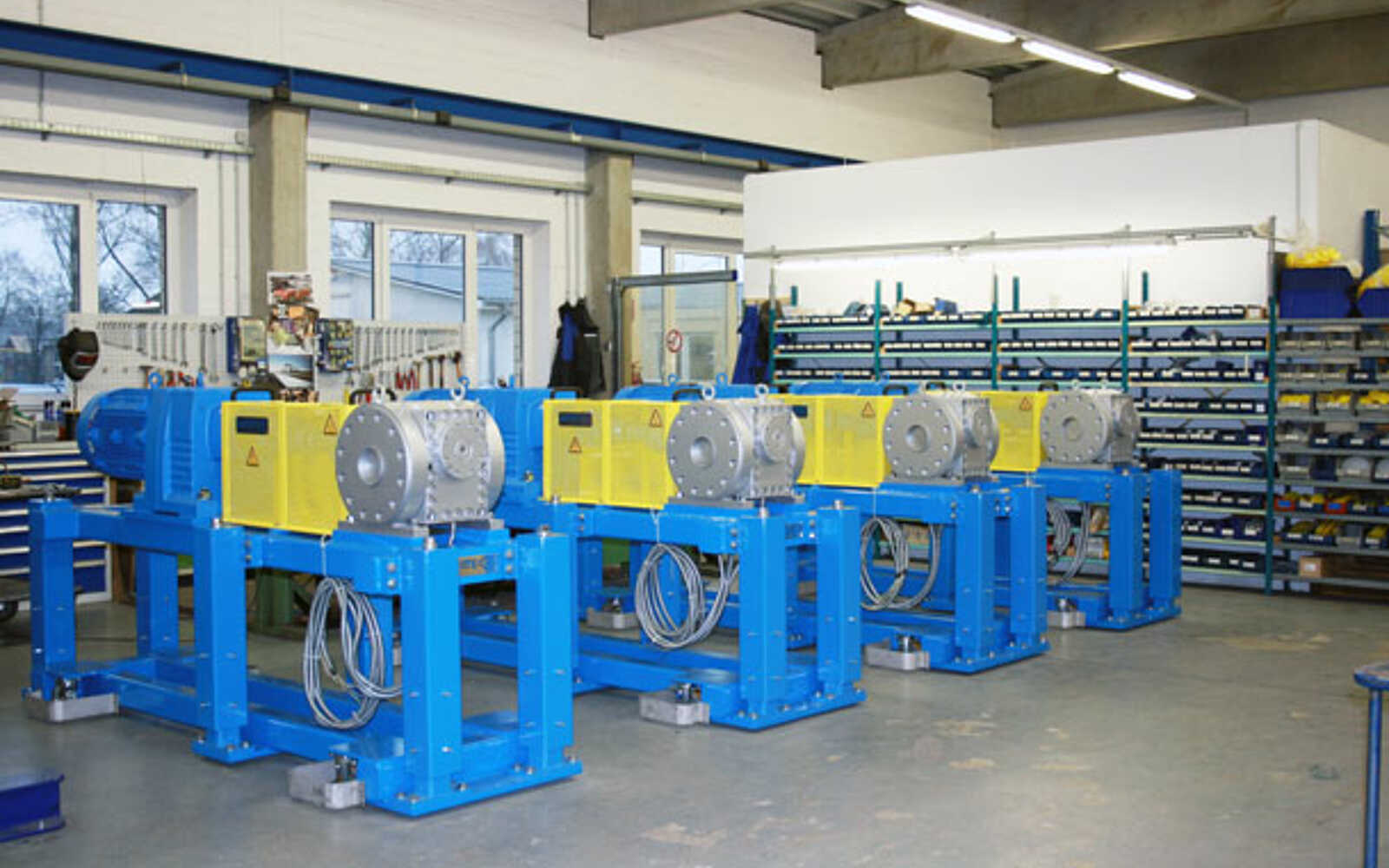

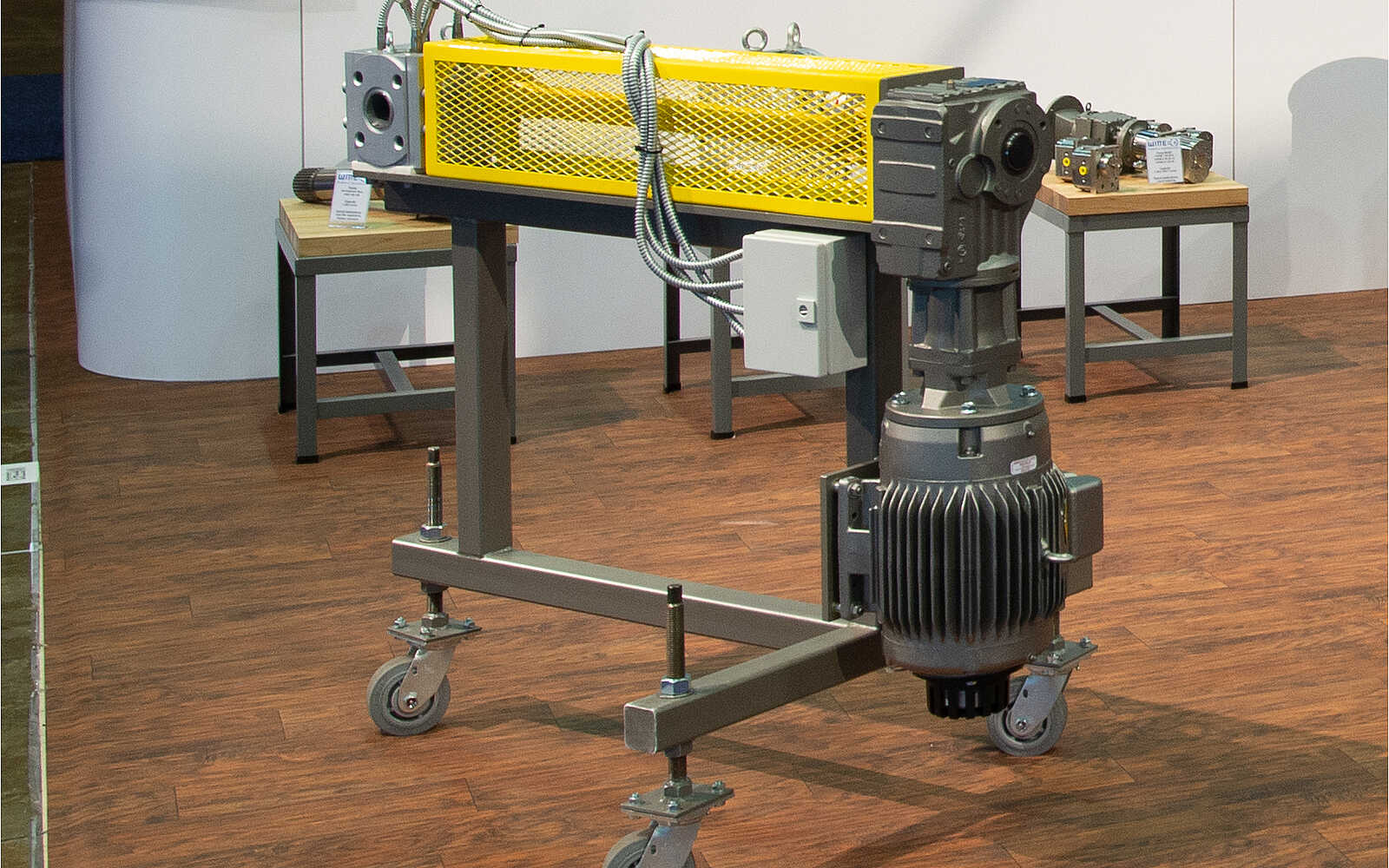

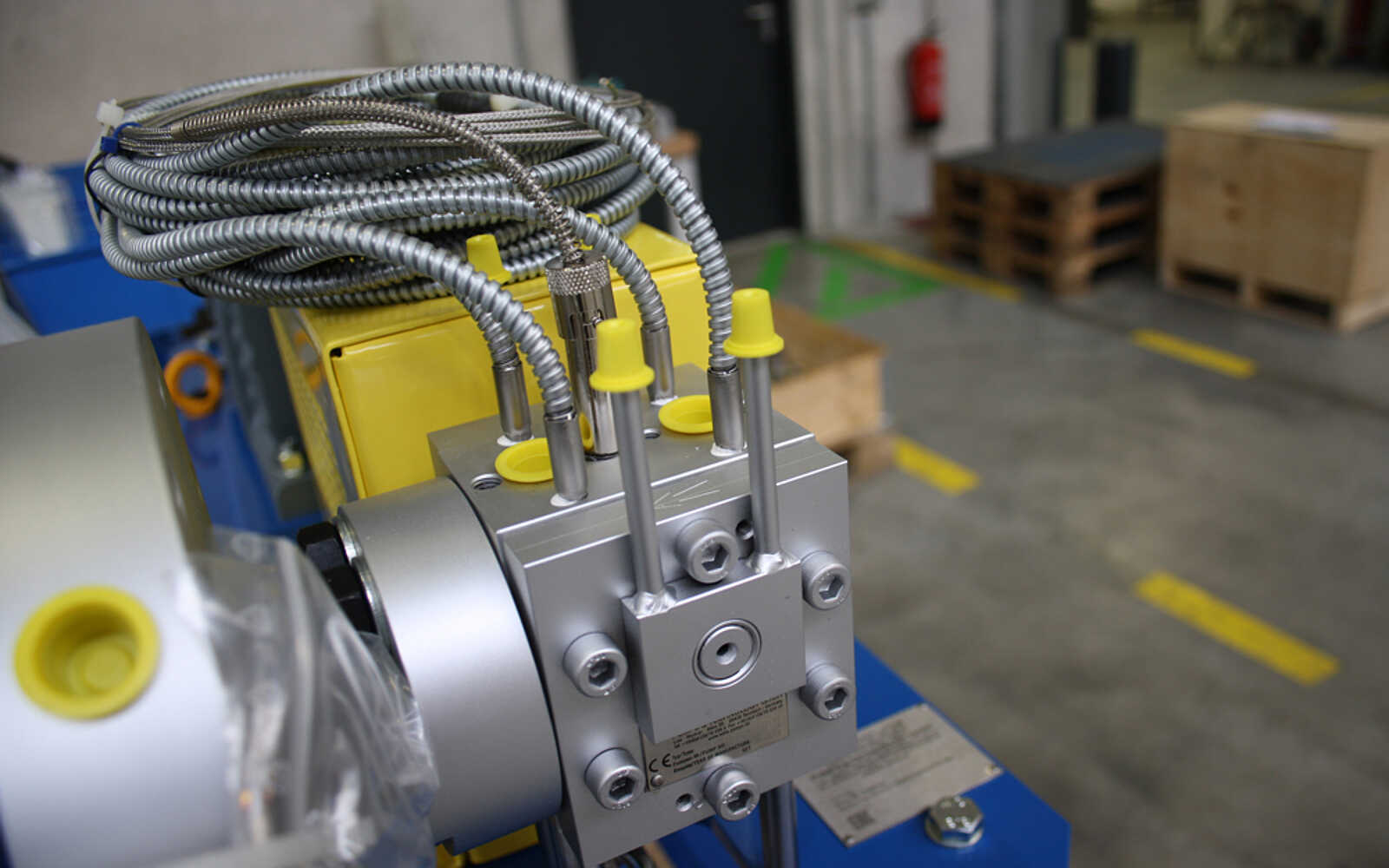

Przykłady konstrukcji pomp [EXTRU]
Wytrzymała i elastyczna
Solidna konstrukcja i odporne na zużycie materiały sprawiają, że EXTRU jest niezastąpiony do wytłaczania. Może być również używany do transportu kauczuku naturalnego i miękkiego PVC za pomocą różnych specjalnych konstrukcji.
Konstrukcja WITTE z szybko zmieniającymi się kolorami jest idealna do zastosowań w partiach wzorcowych z często zmieniającymi się kolorami.
Dane techniczne
| Obudowa | Żaroodporna stal węglowa, na przykład 1.6582 · Stal nierdzewna 1.4313 · Opcjonalnie z powłoką |
| Koła zębate | Stal narzędziowa · Stal azotowana · Stal specjalna · Opcjonalnie z powłoką · Przekładnia walcowa · Przekładnia w jodełkę (do transportu z bardzo niską pulsacją) |
| Osiowe uszczelnienie wału | Gwintowane uszczelnienie wału · Dławnica |
| Ogrzewanie | Elektryczne wkłady grzewcze · Opcjonalne ogrzewanie pokrywy |
| Łożyska ślizgowe | Stal narzędziowa – NiAG (nikiel-srebro) · Brąz aluminiowy · Materiały specjalne · Opcjonalnie z powłoką |
Parametry robocze
| Lepkość | Do 40.000.000 mPas |
| Temperatura | Do 400 °C |
| Ciśnienie ssące | Podciśnienie do maks. 120 bar |
| Ciśnienie transportowe/różnica ciśnień | Do 250 bar. Specjalne konstrukcje również dla wyższych ciśnień różnicowych |
| Wymiary pompy | Od 4,7-22-22 (4,7 cm3/U – 10 kg/h) do 12.000-280-280 (12.000 cm3/U). Możliwe są rozmiary z mniejszymi kołami zębatymi dla wyższych ciśnień różnicowych, np. 690-140-90 |
Przykłady zastosowań
| Tworzywa sztuczne | PS – PET – PVC – PC – PMMA – HDPE – LDPE – LLDPE – PP – PEEK – POLISULFONY – LUKRECJA – GUMA DO ŻUCIA |
