Zawory celkowe | Dozowniki celkowe | Podajniki celkowe
Dozowniki celkowe zwane również zaworami celkowymi to urządzenia, które służą do przenoszenia różnego rodzaju proszku lub granulatu, takiego jak cukier, kakao, skrobia, mąka, składniki chemiczne, wapno w proszku, glina, popiół czy wióry drzewne.
Proponowane dozowniki znajdujące się w ofercie CORONA to możliwość konfigurowania ich z niezliczoną ilością standardowych części. Dzięki temu urządzenia te sprostają nawet najtrudniejszym warunkom pracy z różnego rodzaju proszkami. Ich solidna konstrukcja i wysoka wydajność spełnia wymagania najbardziej zaawansowanych systemów i układów technologicznych przeznaczonych do materiałów sypkich. Przestrzeń wylotowa pomiędzy uszczelnieniem wału a łożyskami zewnętrznymi sprawia, że dozowniki idealnie sprawdzają się do pracy z aplikacjami o wysokiej temperaturze. Cała gama urządzeń dostępnych w ofercie posiada certyfikat ATEX 2014/34/UE.

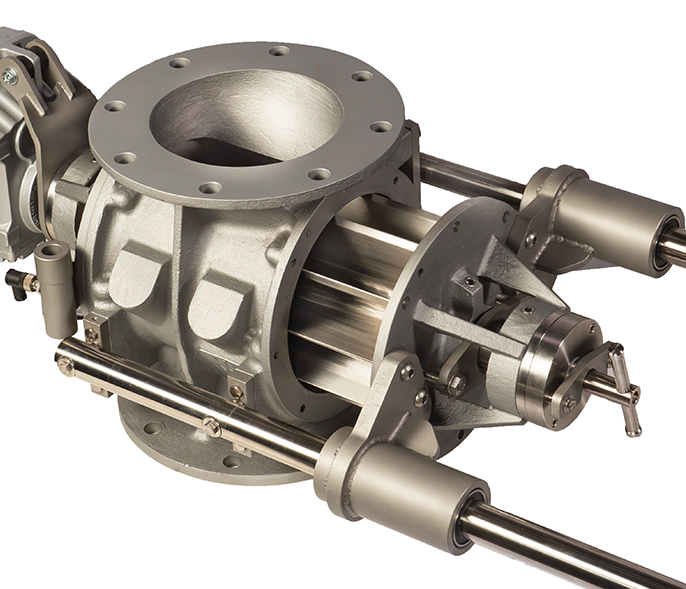

Dozowniki posiadają powłokę zapewniającą różne stopnie ochrony przed zużyciem podczas transportu produktów ściernych, takich jak popiół czy minerały. Dostarczamy również szeroką gamę zaworów obrotowych ze stali nierdzewnej, zaprojektowanych do pracy w przemyśle farmaceutycznym i spożywczym. Urządzenia te wykonane zostały zgodnie z dyrektywą EC1935/2004. W przypadku, gdy wymagane jest częste, regularne czyszczenie i sanityzacja wnętrza, dostępne są wersje z szybkim demontażem, wyposażone w prowadnice do łatwego i bezpiecznego zdejmowania pokrywy i wirnika. Na życzenie dostępne są także specjalne uszczelnienia i specjalne akcesoria do czyszczenia CIP (Clean in Place).
Tak naprawdę możliwości zastosowania dozowników celkowych są bardzo szerokie zarówno w przemyśle ciężkim, jak również innych gałęziach produkcji. W celu szczegółowych informacji na temat poszczególnych modeli/typów i ich wykorzystania zachęcamy do kontaktu z naszymi ekspertami.

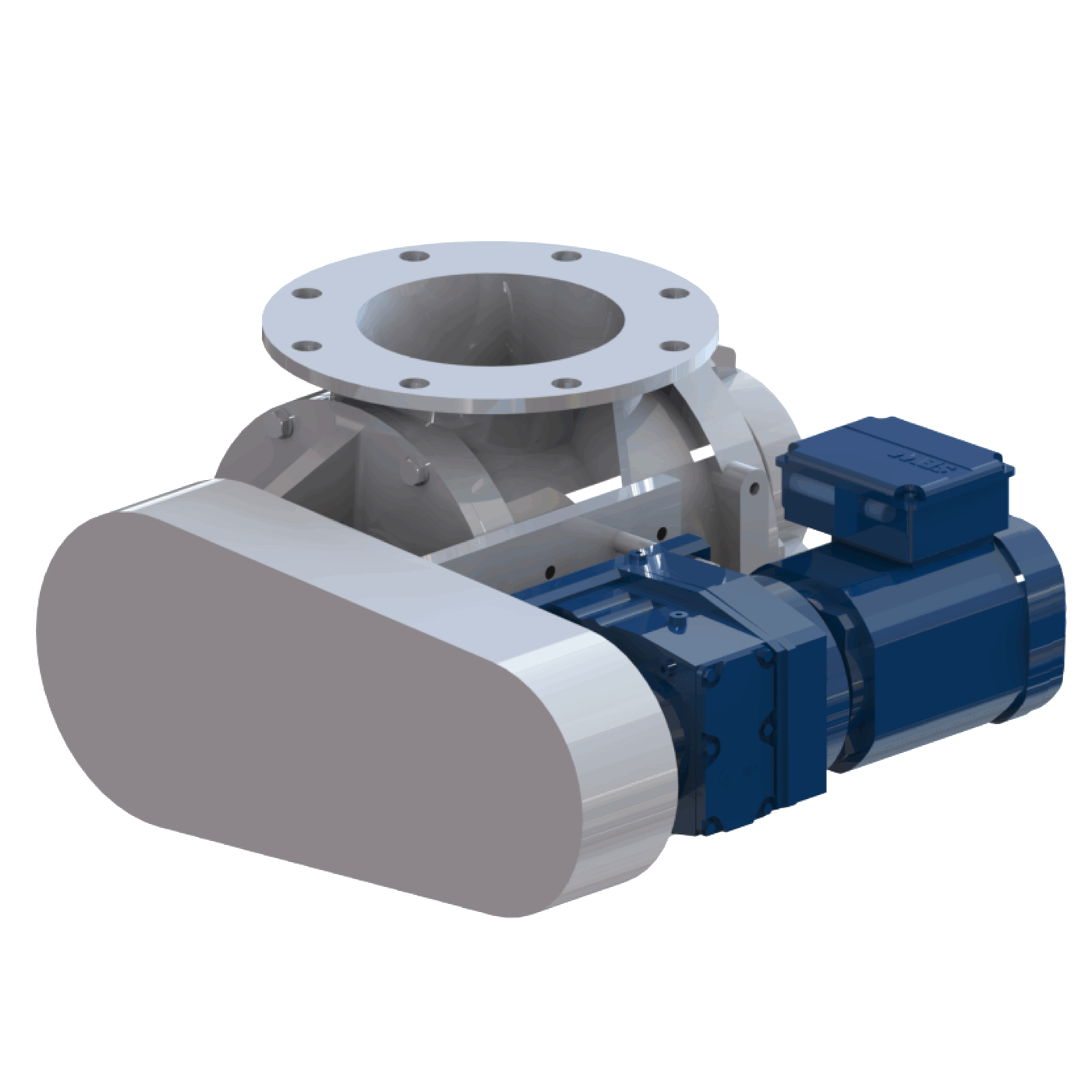

Zawór celkowy – H-AR

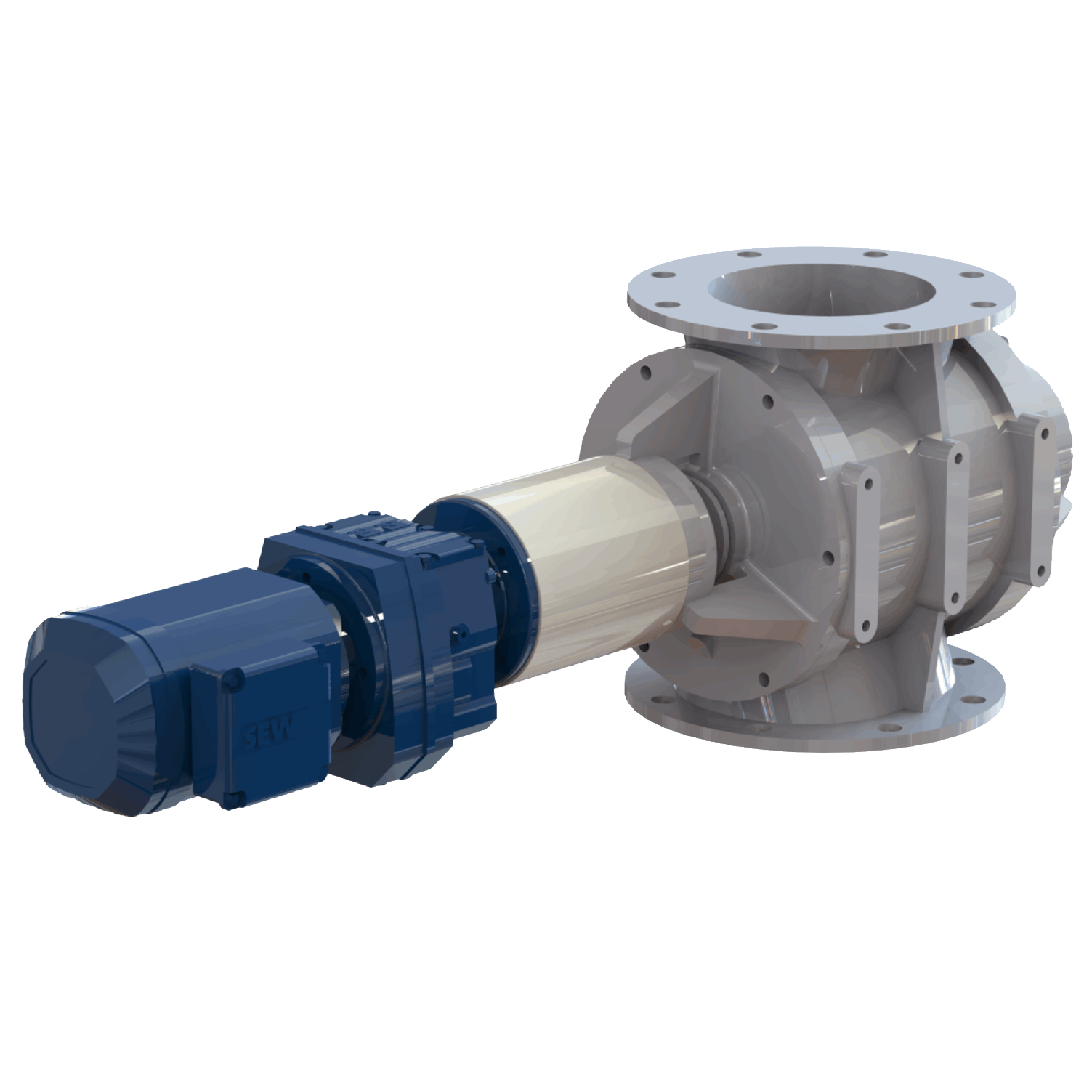

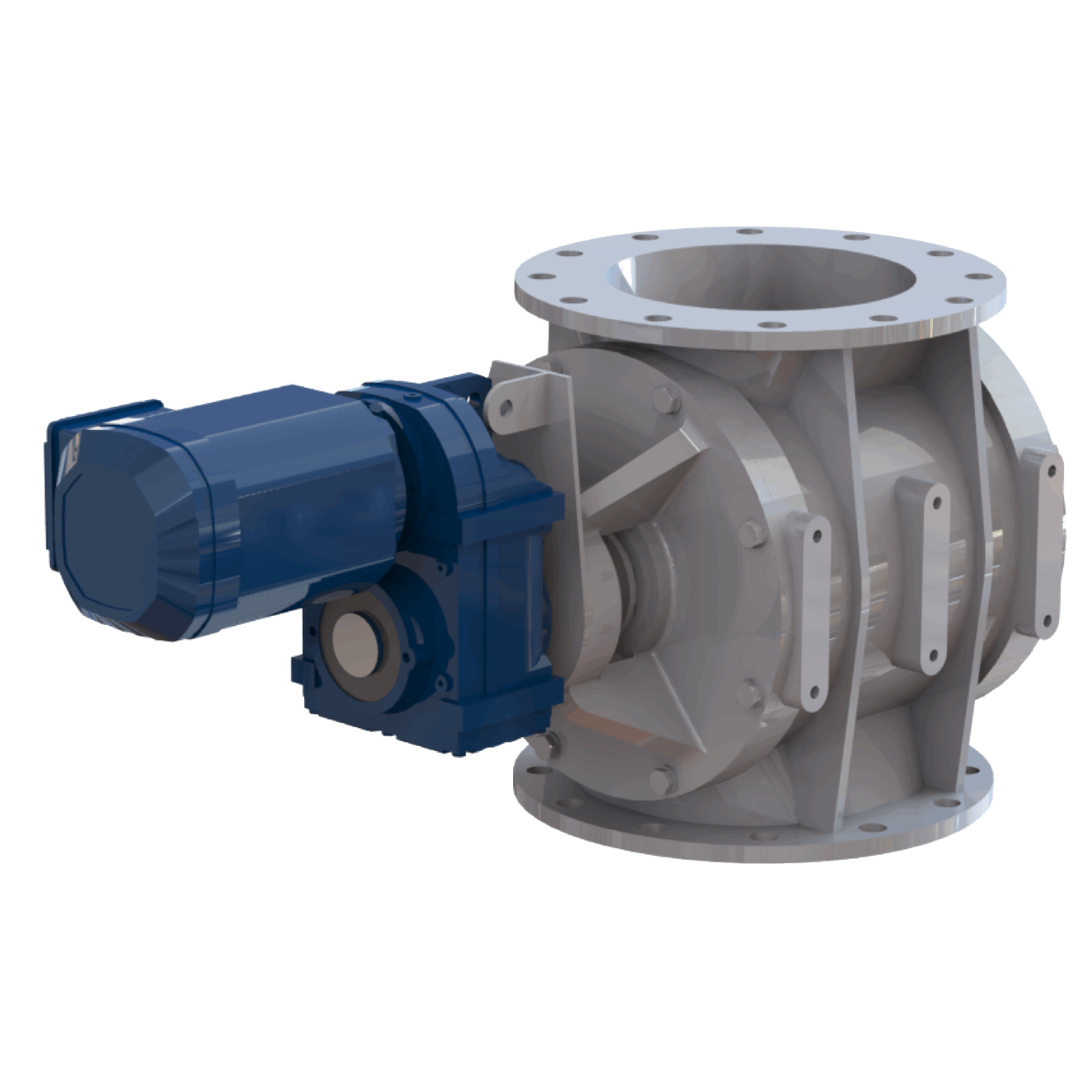

Dozowniki celkowe typu H-AR ma optymalnie skonstruowany wlot, który zapewnia wysoki stopień napełnienia i dużą wydajność przy minimalnym wycieku powietrza. W połączeniu z adapterem przedmuchu lub zwężki Venturiego zawory te są odpowiednie do minimalizowania różnicy ciśnień w pneumatycznych systemach transportowych.
| Typ zaworu | H-AR |
| Rozmiary kołnierzy (DN) | 15-500 |
| Objętość wirnika (ltr/obr) | 2,5-125 |
| Różnica ciśnień | 1,5 barg |
| Standardowa temperatura projektowa | 120 °C |
| Wewnętrzna strefa ATEX II 1/- D Ex h IIIC Da/- | Tak |
| Odporność na płomienie | Tak |
| Odporność na wybuch | Tak (do 10 barg) |

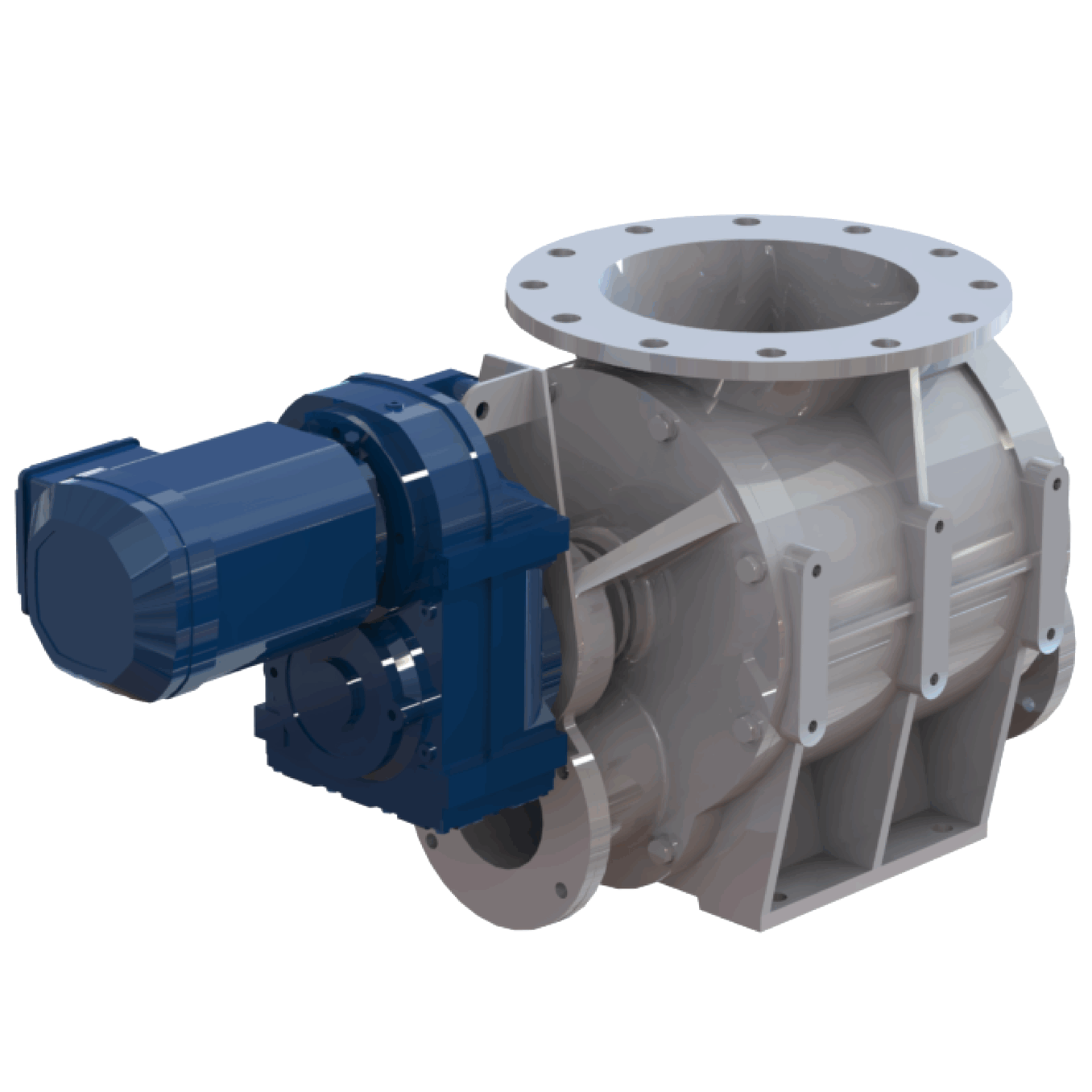

Zawór celkowy – H-GR

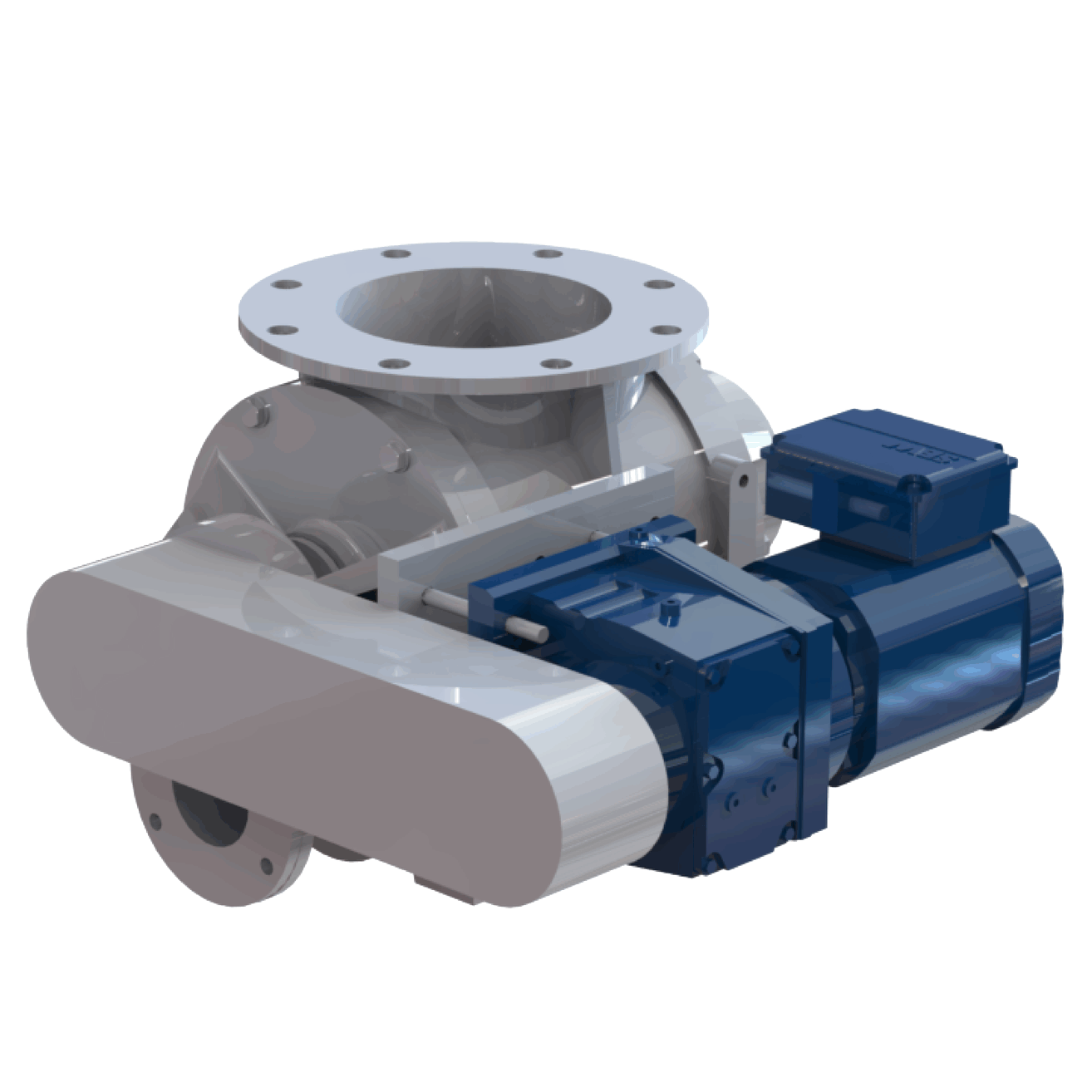

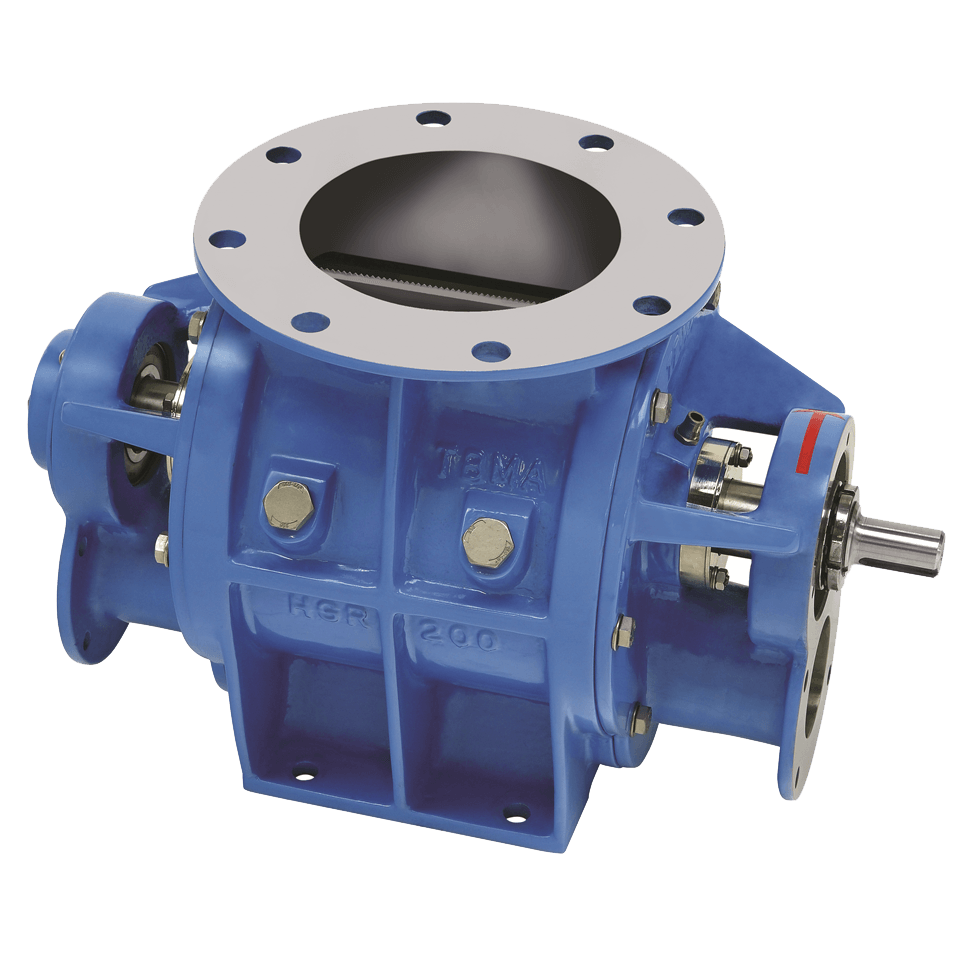

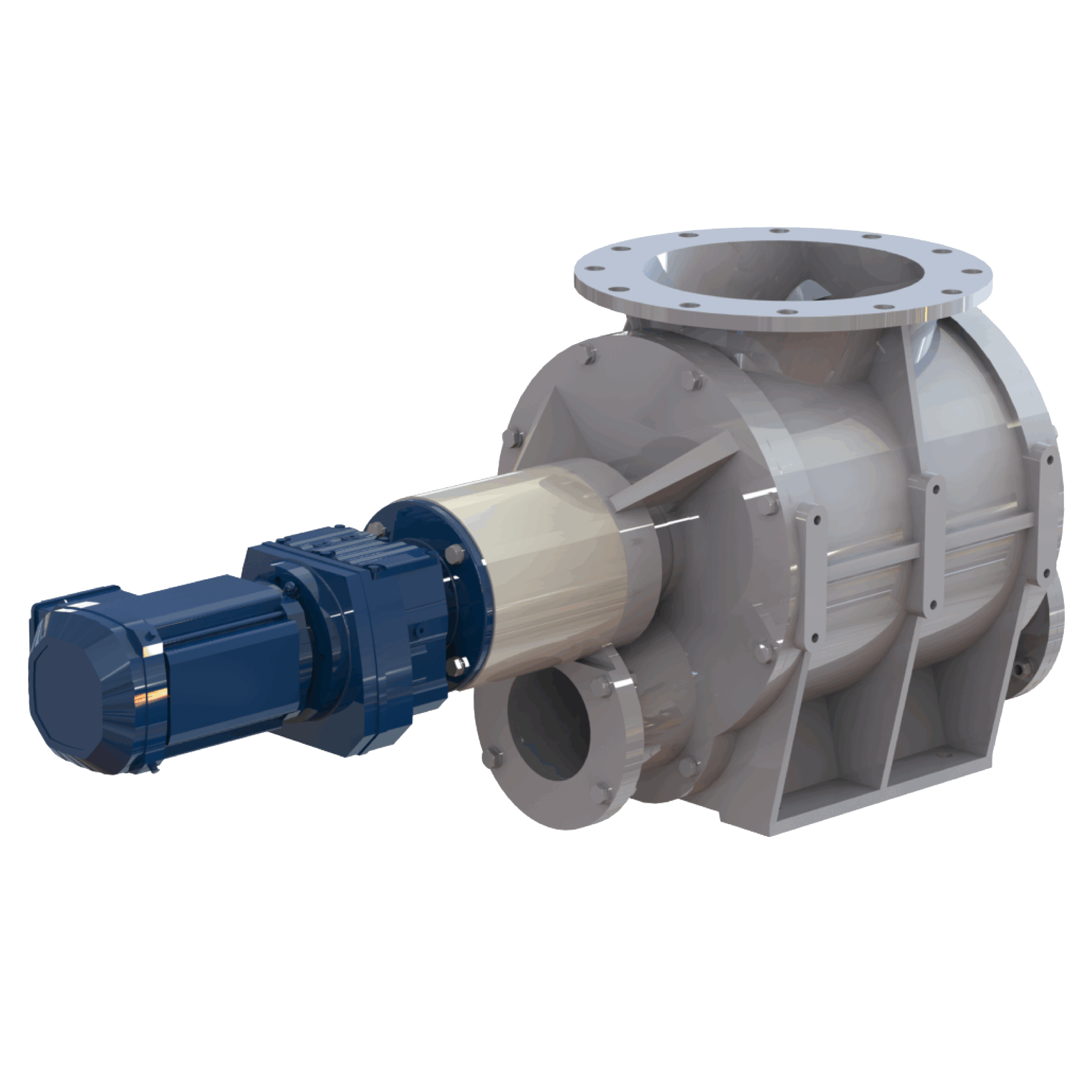

Dozowniki celkowe H-GR są odpowiednikiem zaworów H-AR i są używane do bezpośredniego dozowania produktu w pneumatycznych systemach transportowych w zastosowaniach przemysłowych.
Zawory celkowe H-GR są wyposażone w kołnierze przyłączeniowe do bezpośredniego montażu w pneumatycznej linii transportowej. Zawory te stanowią odpowiednią alternatywę przy braku wystarczającej przestrzeni w porównaniu do zaworu przelotowego z adapterem.
Zintegrowane połączenia są dostosowane do kształtu wirnika, zapewniając całkowite opróżnienie kieszeni wirnika. Zawory celkowe są również standardowo wyposażone w otwory odpowietrzające.
| Typ zaworu | H-GR |
| Rozmiary kołnierzy (DN) | 150-350 |
| Objętość wirnika (ltr/obr) | 2,5-58 |
| Różnica ciśnień | 1,5 barg |
| Standardowa temperatura projektowa | 120 °C |
| Wewnętrzna strefa ATEX II 1/- D Ex h IIIC Da/- | Tak |
| Odporność na płomienie | Tak |
| Odporność na wybuch | Tak (do 10 barg) |
Zawór celkowy – H-AX

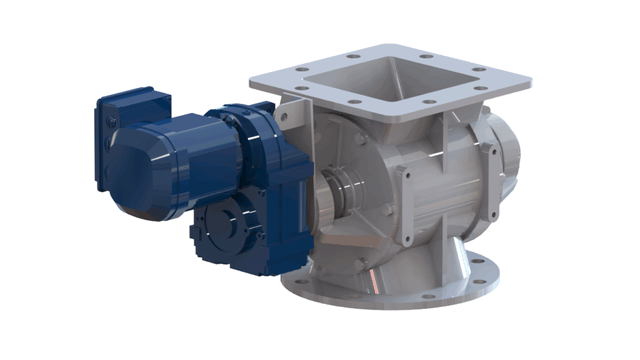

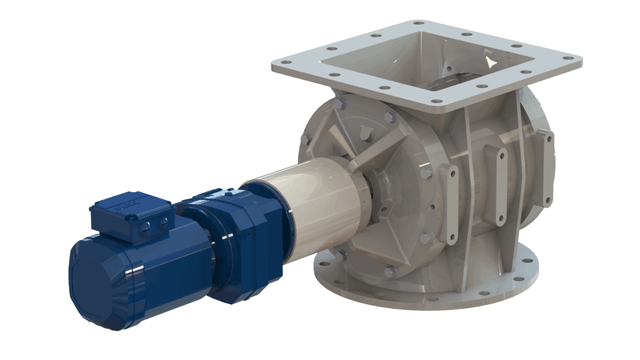

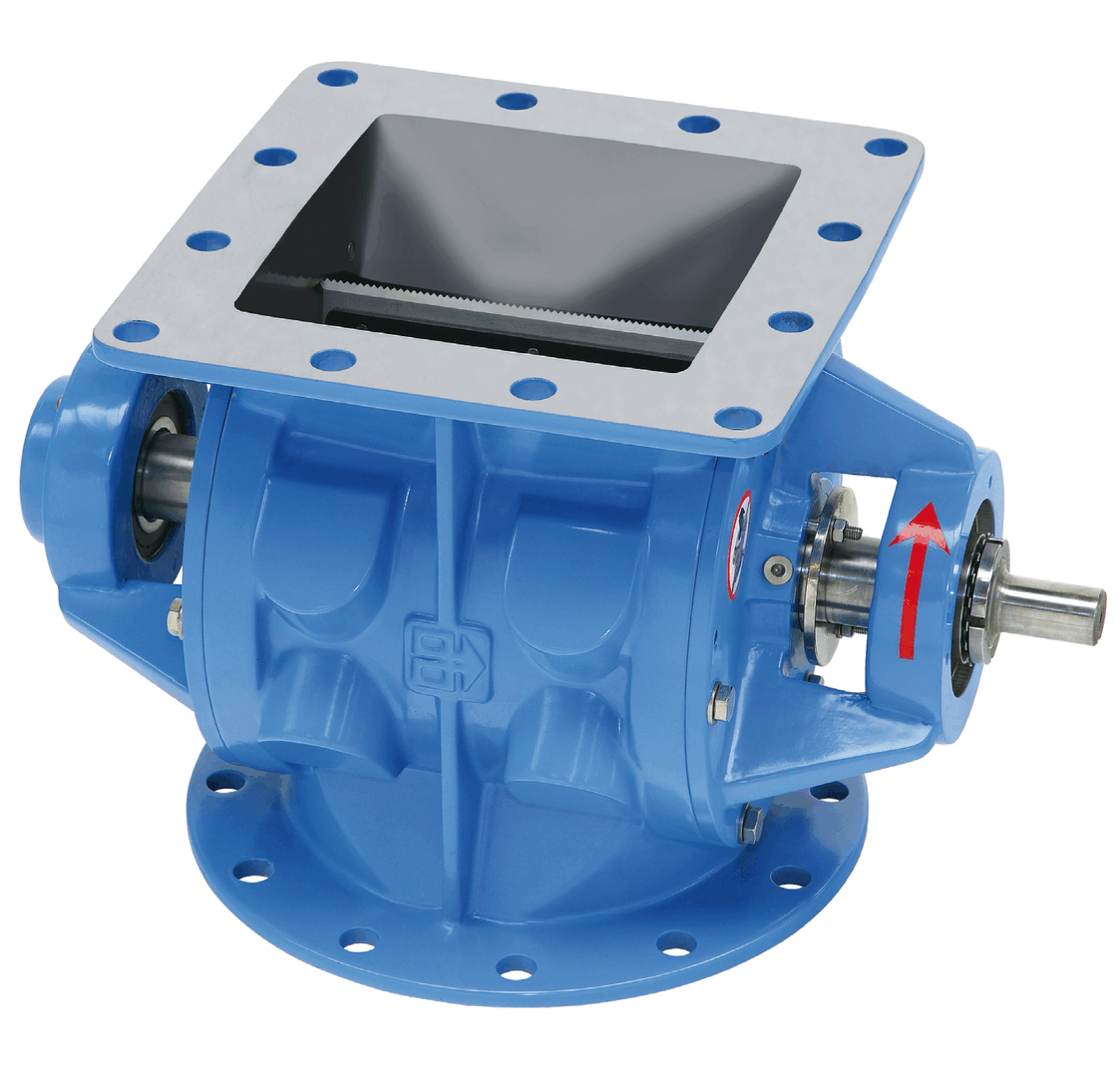

Dozowniki celkowe H-AX są odpowiednikami zaworów H-AR i są stosowane, gdy rozmiar wlotu jest ważniejszy niż objętość wirnika. Stosunkowo duży wlot zapewnia, że nawet najsłabiej przepływające produkty są skutecznie rozładowywane. Zawory te są wyposażone w okrągłe i kwadratowe kołnierze wlotowe. Pozwala to na użycie zaworu jako element przejściowy z kołnierza okrągłego na kwadratowy lub odwrotnie. Jest to korzystne dla gabarytów instalacji i ułatwia proces montażu.
| Typ zaworu | H-AX |
| Rozmiary kołnierzy (DN) | 150-350 |
| Objętość wirnika (ltr/obr) | 2,5-34 |
| Różnica ciśnień | 1,5 barg |
| Standardowa temperatura projektowa | 120 °C |
| Wewnętrzna strefa ATEX II 1/- D Ex h IIIC Da/- | Tak |
| Odporność na płomienie | Nie |
| Odporność na wybuch | Tak (do 10 barg) |

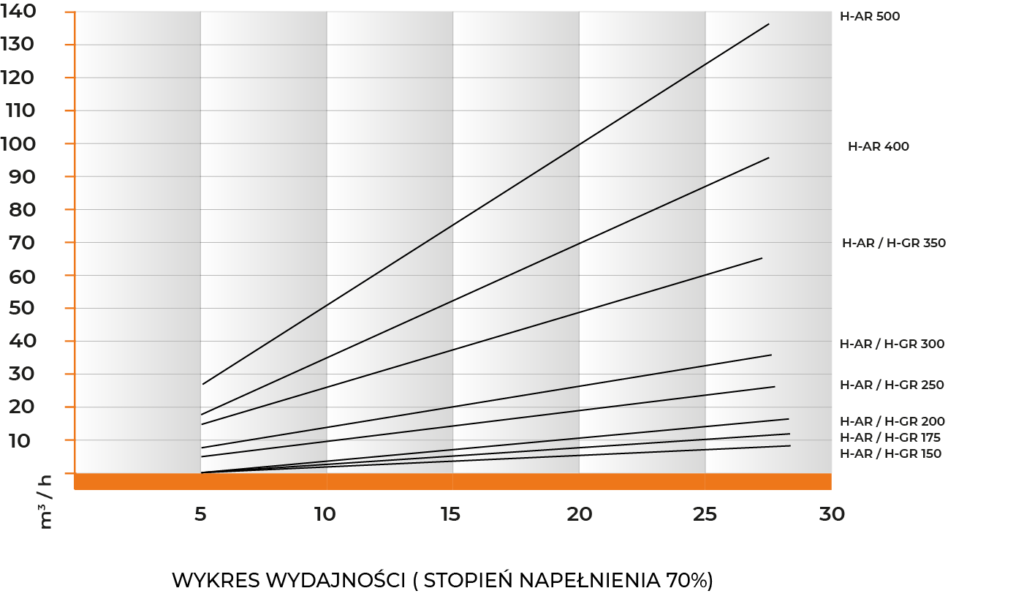

Wykres wydajności H-AR, H-GR, H-AX
Zawór celkowy – S-AX
Dozowniki celkowe S-AX są specjalnie zaprojektowane do stosowania pod filtrami i cyklonami. Stosuje się je w aplikacjach gdzie różnica ciśnień wynosi do 500 mbarg a zawór działa głównie jako śluza powietrzna lub bariera przeciwwybuchowa. Zawór S-AX może być używany jako autonomiczny system ochronny do 2,5 barg dla produktów klasy pyłowej St1 i St2.
Śluzy wykonane są z żeliwa sferoidalnego GN40. Ten rodzaj żeliwa jest mocniejszy niż konwencjonalne żeliwo: jest znacznie mniej kruchy, dzięki czemu jest bardziej odporny na obciążenia udarowe i ma wysoką odporność na korozję.
Masa montażowa instalacji S-AX wynosi tylko 65 kg. Rezultatem jest szczególnie korzystny stosunek ceny do jakości tego typu zaworów. Zawory S-AX są wyposażone w okrągły i kwadratowy kołnierz przyłączeniowy, co pozwala na użycie zaworu jako element przejściowy z kołnierza okrągłego na kwadratowy i odwrotnie.
| Typ zaworu | S-AX |
| Rozmiary kołnierzy (DN) | 250 (okrągły/kwadratowy) |
| Objętość wirnika (ltr/obr) | 9,5 |
| Różnica ciśnień | 0,5 barg |
| Standardowa temperatura projektowa | 70 °C |
| Wewnętrzna strefa ATEX II 1/- D Ex h IIIC Da/- | Tak |
| Odporność na płomienie | Tak |
| Odporność na wybuch | Tak (do 2,5 barg) |
Zawór celkowy – M-AX i R-AX
Dozowniki celkowe M-AX i R-AX zostały zaprojektowane do standardowych zastosowań z ograniczoną różnicą ciśnień. Zawory te są używane do dozowania materiałów nieściernych pod cyklonami lub filtrami oraz w niskociśnieniowych systemach transportu pneumatycznego.
M-AX
Zawory M-AX są dostępne w sześciu rozmiarach i są wyposażone w okrągłe kołnierze przyłączeniowe.
R-AX
Zawory R-AX są wyposażone w okrągły i kwadratowy kołnierz przyłączeniowy. Pozwala to na użycie zaworu jako elementu przejściowego z kołnierza okrągłego na kwadratowy lub odwrotnie. Jest to korzystne dla gabarytów instalacji i ułatwia proces montażu. Zawory R-AX są dostępne w pięciu rozmiarach.
| Typ zaworu | M-AX | R-AX |
| Rozmiary kołnierzy (DN) | 150-350 | 150-350 |
| Objętość wirnika (ltr/obr) | 2,5-58 | 2,5-34 |
| Różnica ciśnień | 1 barg | 1 barg |
| Standardowa temperatura projektowa | 80 °C | 80 °C |
| Wewnętrzna strefa ATEX II 1/- D Ex h IIIC Da/- | Tak | Tak |
| Odporność na płomienie | Nie | Nie |
| Odporność na wybuch | Nie | Nie |
